一、空壓機概況
1、空壓機定義：

空氣壓縮機（英文為：air compressor）是氣源裝置中的主體，它是將原動機（通常是電動機）的機械能轉換成氣體壓力能的裝置，是壓縮空氣的氣壓發生裝置，是利用空氣壓縮原理制成超過大氣壓力的壓縮空氣的機械。
2、空壓機分類

空氣壓縮機的種類有很多，按照工作原理可以分為三大類：容積型、動力型（速度型或透平型）、熱力型壓縮機。常用的有離心式空壓機、活塞式空壓機、滑片式空壓機、渦旋式空壓機、旋葉式空壓機以及螺桿式空壓機，螺桿式空壓機又分為單螺桿空村機及雙螺桿空壓機。這里，我們主要是針對應用廣泛的螺桿式空壓機研發，設計的系統方案。
3、工作原理：

螺桿式空氣壓縮機是噴油單級雙螺桿壓縮機，采用帶輪（或軸器）傳動，帶動主機轉動進行空氣壓縮，通過噴油對主機壓縮進行冷卻和潤滑，壓縮腔排出的空氣和油混合氣體經過粗、精兩道分離，將壓縮空氣中的油分離出來，最后得到潔凈的壓縮空氣。螺桿式空氣壓縮機由螺桿機頭、電動機、油氣分離桶、冷卻系統、空氣調節系統、潤滑系統、閥及控制系統等組成。
4、控制方式

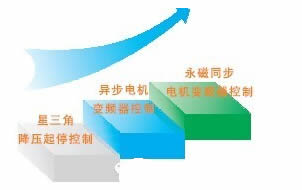

隨著科技的不斷進步，螺桿空壓機的控制系統也不斷革新?lián)Q代，由起初的星三角降壓起停控制→異步電機變頻器控制→永磁同步電機變頻器控制。

◆星三角降壓起停控制：?jiǎn)?dòng)沖擊電流大、電力能源浪費嚴重、壓力不穩定、噪音大、維護成本高；
◆異步電機變頻器控制：?jiǎn)?dòng)電流小、過載能力強、保護完善、工作效率高、節能效果明顯，供氣壓力穩定、設備維護成本低；
◆永磁同步電機變頻器控制：電機體積小、電機效率高、低頻扭矩大、控制精度高、響應速度快、操作簡便、保護完善、控制特性更優越。

二、系統解決方案

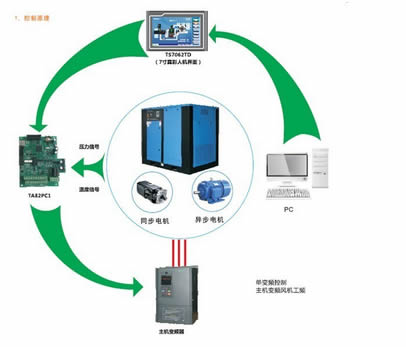

根據對目前空壓機市場的詳細了解，結合螺桿空壓機的控制和發展趨勢，西馳電氣自主研發和推出一款可同時適用于異步電機和永磁同步電機的新型空壓機專用變頻器，以及整套的空壓機控制系統。

2、系統特點
◆適用范圍：可用于異步電機、同步電機；

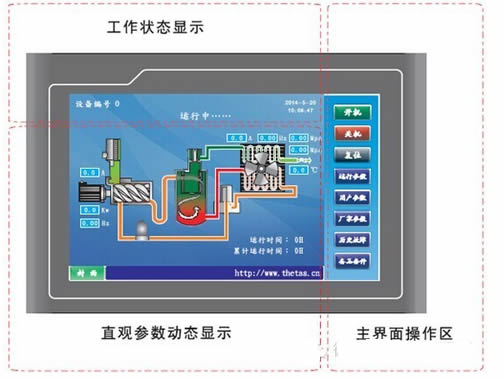

◆友好人機界面：采用7寸真彩觸摸屏，簡易的操作界面、強大的監控能力；
◆PID運算：專用的PID控制使得氣壓調節速度更快、更穩定，保證穩態工作下的氣壓控制精度；
◆實時的溫度檢測：實時檢測機頭及油的合理工況溫度，確保設備可靠運行；
◆優越的控制特性：有感（FVC）/無感（SVC）矢量控制，啟動電流小，低頻力矩大，可實現轉矩控制；
◆完善的控制邏輯：上電系統自檢，確保系統及設備各項參數均正常的情況下方可開機運行；

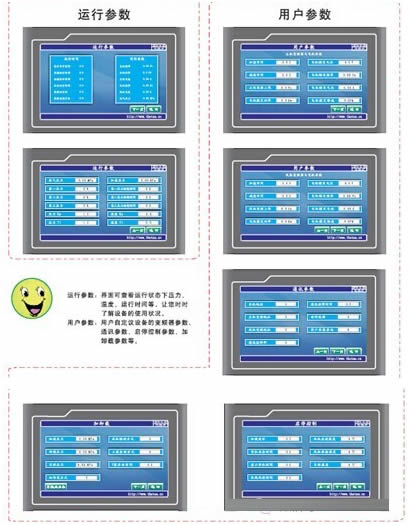

◆多種監控參數：實時監控空壓機和變頻器的各種狀態變量及運行參數，包含電流、電壓、溫度、壓力、油溫等常規參數；

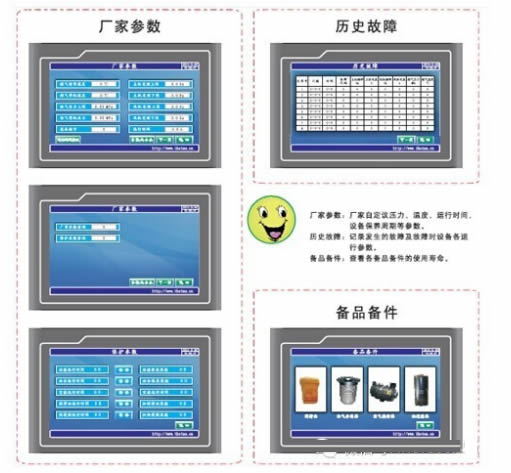

◆保養提示：油濾、油分、空濾、潤滑油、潤滑脂、系統等六大運行時間和保養周期信息提示；
◆標準通訊協議：采用標準的MODBUS通訊協議，提供標準的RS485接口；
◆多級密碼保護：多級用戶及廠家密碼設置，保護用戶安全操作；
◆歷史故障記錄：可記錄八組系統故障及故障時的運行數據，方便故障信息的分析和故障提前預防。

3、總體優勢
◆一體化設計：變頻器和控制器一體化設計，集成了多項空壓機控制和專用功能，配備人機界面即可，無需另外單獨配置控制器，體積縮小，方便安裝和維護。
◆可驅動永磁同步電機：同步電機響應速度快、工作效率更高、節能性能更優越；
◆寬電壓范圍設計：可在380VAC±15%電壓范圍內正常穩定工作低壓控制和高壓抑制模式，尤其適合同內電網電壓；
◆完善的保護功能：變頻器主機具備五十多種保護功能（過流、過壓、過載、過熱、接地、短路、缺相等故障保護），實時保護空壓機穩定可靠運行；
◆優越的啟動轉柜：有感（FVC）模式OHZ可達180%，無感（SVC）模工0.5HZ可達150%；
◆強大的過載能力：150%額定電流60S，180%額定電流3S；
◆可靠的抗干擾性：合理的結構布局，18.5KW以上機型標本直流電抗器，有效提高功率因數，抑制射頻和諧波干擾；
◆節能效果顯著：?jiǎn)?dòng)平穩、沖擊電流小，避免了長期低頻運行過程；當用氣量低時，實時根據壓力調整轉速，避免壓縮機長時間處于空轉狀態；
◆后期維護成本大幅降低：減少了電磁閥的頻繁加、卸載，電機噪音和機械磨損大幅度降低，電機和機械使用壽命延長；
