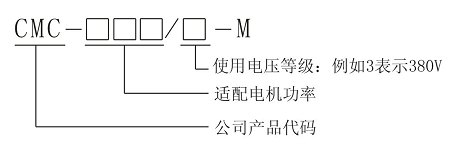

- 型號說明
- 技術特點
- 使用條件
- 規格型號

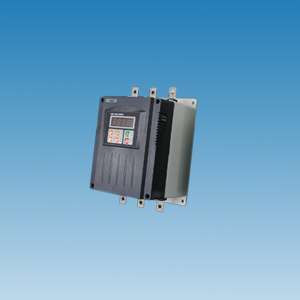

CMC-M電機軟起動器是一種將電力電子技術，微處理器和自動控制相結合的新型電機起動裝置。它能無階躍地平穩起動/停止電機，避免因采用直接起動、星/三角起動、自耦減壓起動等傳統起動方式起動電機而引起的機械與電氣沖擊等問題，并能有效地降低起動電流及配電容量，避免增容投。
1、多起動方式
用戶可選擇限流軟起動、電壓斜坡起動、電流斜坡起動，并可在每種方下施加可編程突跳起動轉矩及起動電流限制。滿足現場需求，實現良好起動效果。
2、高可靠性
有高性能微處理器對控制系統中的信號進行數字化處理，避免了以往模擬線路的過多調整，從而獲得準確性和執行速度。
3、強大的抗干擾性
控制單元中的信號均采用光電隔離方式，并設置了不同的抗噪級別，避免了主電網上干擾引起的軟起動器誤動作。
4、簡便的調整方式
控制系統應用范圍廣，方式調整簡便、直觀，通過各種功能選項可匹配各類不同的控制對象。
5、結構的優化
緊湊結構設計，特別方便用戶集成到已有系統中，為用戶節約系統改造費用。
6、電源頻率自適應
電源頻率50/60Hz自適應功能，方便用戶使用。
7、具有可編程數字輸入
可編程繼電器輸出、4-20mA電流輸出功能。
8、電機的保護
多種電機保護功能（如過流、輸入輸出缺相、晶閘管短路、過熱保護、漏電檢測、電子熱過載等）確保電機及軟起動器在故障或誤操作時不被損壞。
9、維護簡便
由4位數碼顯示組成的監控信號編碼系統，24小時監控系統設備的工作狀況，同時提供快速故障診斷。
控制電源 | AC110V--220V±15%，50/60Hz |
三相電源 | AC380V、660V、1140V±15% |
標稱電流 | 15A--1250A，共23種額定值 |
適用電機 | 一般鼠籠型交流異步電機 |
起動斜坡方式 | 限流軟起動、電壓斜坡起動、電流斜坡起動 |
停車方式 | 自由停車、軟停車、 制動剎車、軟停+制動剎車 |
邏輯輸入 | 阻抗1.8KΩ，電源+15V |
起動頻度 | 可做頻繁或不頻繁起動,建議每小時起動不超過10次 |
保護功能 | 斷相、過流、短路、SCR保護、過熱、過載等 |
防護等級 | IP00、IP20 |
冷卻方式 | 自然冷卻或強迫風冷 |
安裝方式 | 壁掛式 |
環境條件 | 海撥超過2000米，應相應降低容量使用 環境溫度在-25-+45°C之間 相應濕度不超過95%(20°C±5°C) 無易燃、易爆、腐蝕性氣體，無導電塵埃，室內安裝，通風良好，振動小于0.5G |
軟起動器外形及開孔尺寸(單位：mm 以380V為例)
型號 | 結構編號 | G | H | I | K | L | M | A | B | C | 毛重（kg) |
CMC-008~022(鐵殼) | F001 | 173 | 286 | 203 | 133 | 250 | 7 | 20 | 10 | 100 | 4 |
CMC-030~045(鐵殼) | F001 | 173 | 286 | 203 | 133 | 250 | 7 | 20 | 10 | 100 | 4.2 |
CMC-055~075(鐵殼) | F001 | 173 | 286 | 203 | 133 | 250 | 7 | 20 | 10 | 100 | 4.6 |
CMC-008~022(塑殼) | F009 | 168 | 290 | 176 | 152 | 240 | 6 | 20 | 10 | 100 | 3.8 |
CMC-030~045(塑殼) | F009 | 168 | 290 | 176 | 152 | 240 | 6 | 20 | 10 | 100 | 3.9 |
CMC-055~075(塑殼) | F009 | 168 | 290 | 176 | 152 | 240 | 6 | 20 | 10 | 100 | 4.4 |
CMC-090~185 | F002 | 286 | 440 | 220 | 240 | 357 | 9 | 20 | 10 | 100 | 17.4 |
CMC-220~315 | F003 | 325 | 480 | 220 | 279 | 386 | 9 | 20 | 10 | 100 | 22.4 |
CMC-400~630 | F004 | 407 | 620 | 220 | 350 | 481 | 9 | 20 | 10 | 100 | 37.6 |
75KW及以下鐵殼產品
75KW及以下塑殼產品
90KW及以上產品
規格型號
序號 | 額定 電流（A） | 380V | 660V | 1140V | |||
適配功率(KW) | 尺寸(mm) | 適配功率(KW) | 尺寸(mm) | 適配功率(KW) | 尺寸(mm) | ||
1 | 18 | 7.5 | F001 F009
| 15 |
F009
| 22 |
F009
|
2 | 24 | 11 | 22 | 33 | |||
3 | 30 | 15 | 30 | 45 | |||
4 | 39 | 18.5 | 37 | 55 | |||
5 | 45 | 22 | 45 | 65 | |||
6 | 60 | 30 | 55 | 90 | |||
7 | 76 | 37 | 75 | 110 | |||
8 | 90 | 45 | 90 | 135 | |||
9 | 110 | 55 | 110 | 165 | |||
10 | 150 | 75 | 132 | F002 | 225 | ||
11 | 180 | 90 | F002 | 160 | 280 |
F002
| |
12 | 218 | 110 | 200 | 344 | |||
13 | 260 | 132 | 250 | 400 | |||
14 | 320 | 160 | 300 | 505 |
F003
| ||
15 | 370 | 185 | 350 | 584 | |||
16 | 440 | 220 | F003 | 400 | F003 | 695 | |
17 | 500 | 250 | 456 | 789 | |||
18 | 560 | 280 | 500 | 884 | F004 | ||
19 | 630 | 315 | 560 | F004 | 995 | ||
20 | 780 | 400 | F004 | 700 | |||
21 | 920 | 470 | |||||
22 | 1000 | 530 | |||||
23 | 1250 | 630 | |||||
注：尺寸 F001:173×286×203、F002:286×440×220、F003:325×480×220、F004:407×620×220、F009:168×290×176(寬×高×厚)
